Eclipse Amateras UML Sequence Diagram 그리기
storya
2019. 1. 15. 16:51
반응형
Eclipse Amateras UML Sequence Diagram 그리기
시퀀스 다이어그램(Sequence Diagram)은 사용하는 클래스의 메서드가 어떻게 구현되는지 기술

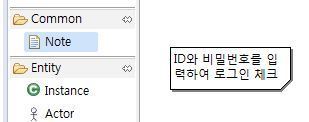

Note 설명글 작성
Actor는 행위자

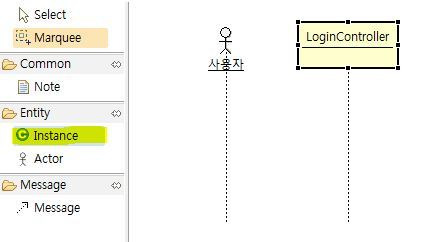

Instance 클래스의 인스턴스(메세지를 보낼 수 있는 상태)

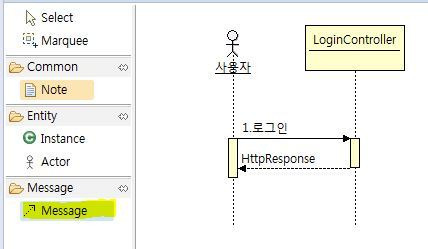

Message 호출메시지 또는 반환메시지 표시

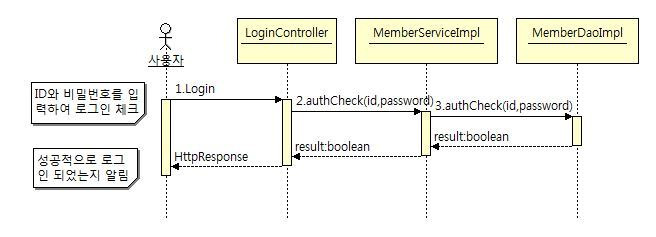

시퀀스 다이어그램 예시
